Brücke in Bonn: Risse überwacht bis zum Ersatzbau

Herausforderung

Die Zeit bis zum Ersatzbau sicher überbrücken

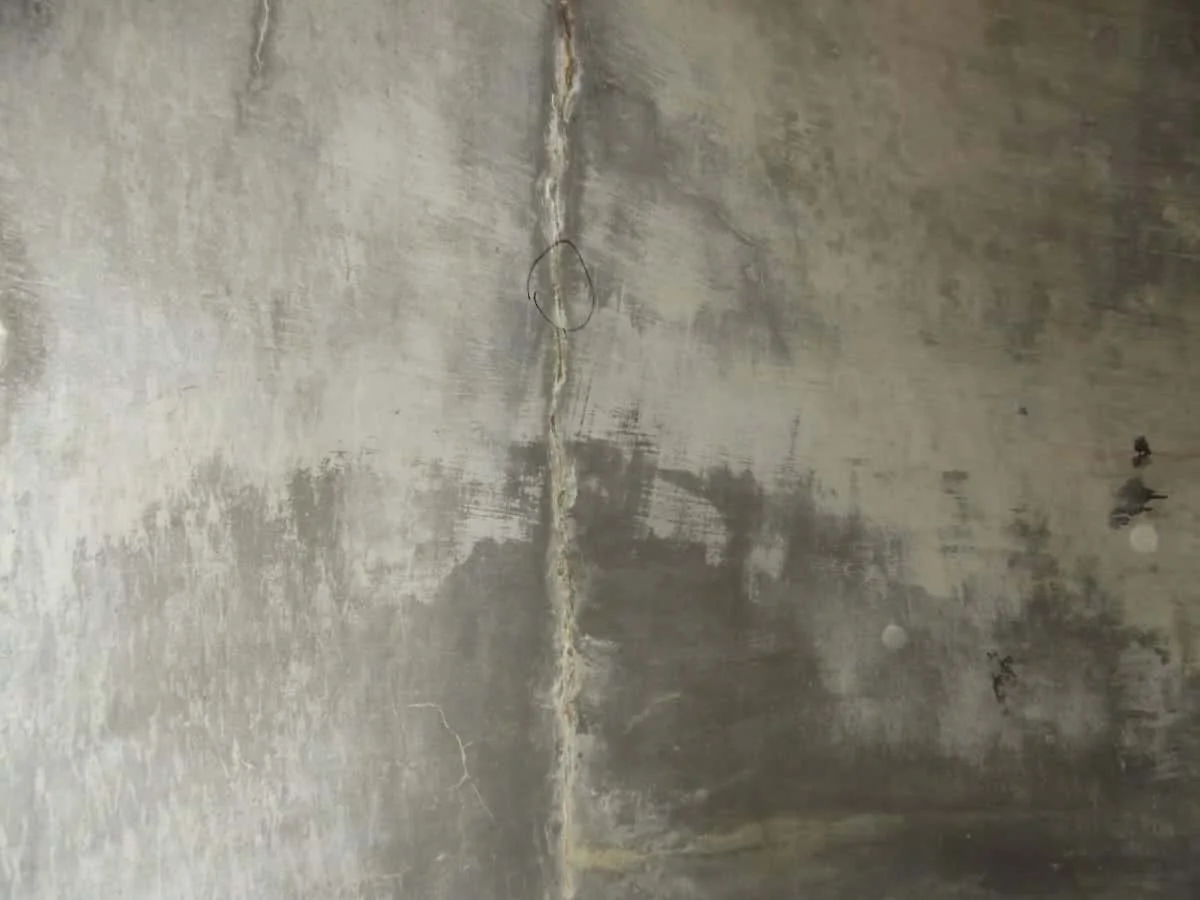

Nach einem Hochwasser wurden an einem Brückenbauwerk in Bonn Risse entdeckt, die die strukturelle Integrität gefährdeten. Ein vollständiger Ersatz des Bauwerks war geplant, aber langfristig: fertig werden sollte er erst 2026. Damit stand für die Verantwortlichen nicht die Sanierung im Vordergrund, sondern die Frage, wie das Bauwerk in der Zwischenzeit sicher bleibt.

Gesucht war eine schnelle und wirksame Lösung, um die Gefahr durch fortschreitende Rissbildung zu begrenzen und die Verkehrssicherheit aufrechtzuerhalten.

Lösung

Ein temporäres System für zwei Risse

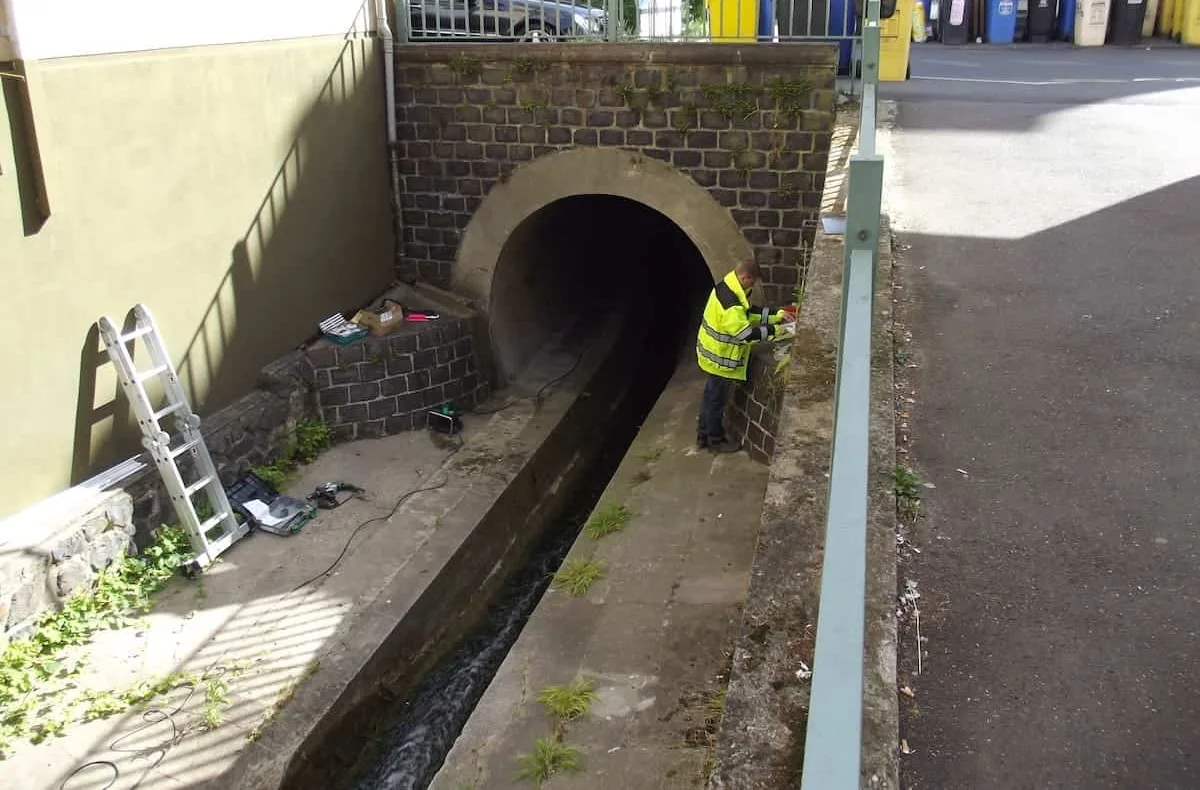

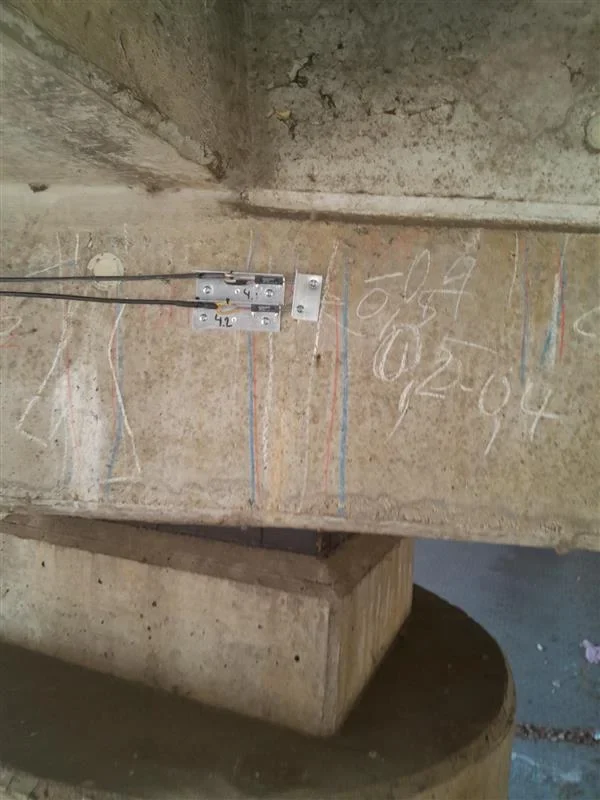

Installiert wurde ein solarbetriebenes Gateway mit zwei kabelgebundenen Wegaufnehmern, einer je Riss. Die Kabelverbindung zum Gateway beträgt 5 Meter, möglich wären bis zu 25 Meter, wenn mehr Flexibilität in der Anordnung nötig gewesen wäre.

Gemessen wird stündlich, die Werte gehen per NB-IoT auf die cloudbasierte Plattform. Neben den Rissbreiten läuft der Ladezustand des Gateways mit: fällt er unter 10 Prozent, geht ein Hinweis heraus. Das ist bei einer temporären Installation ohne Netzanschluss der Unterschied zwischen einer Messreihe und einer Lücke in der Messreihe.

Ergebnis

Der Alarm, der 2024 kam

2024 führte eine erhöhte Belastung des Bauwerks dazu, dass die Grenzwerte für die Rissbreiten überschritten wurden. Der Alarm ging heraus, und das zuständige Tiefbauamt konnte unverzüglich reagieren. Innerhalb weniger Tage waren Maßnahmen ergriffen, um die Belastung der Brücke zu senken.

Dass sie gewirkt haben, ließ sich an derselben Messreihe ablesen: die Belastungen waren rückläufig, die Rissbreiten stabilisierten sich, eine weitere Überschreitung der kritischen Grenzwerte gab es nicht. Aufwändige Notfallmaßnahmen wurden dadurch nicht nötig.
