Autobahnbrücke aus der Luft, mehrspurig und unter Verkehr

Bauwerke, die wir im Blick behalten

Von der Autobahnbrücke bis zur Hangsicherung. Die Projekte zeigen, wo die Messpunkte sitzen, welche Sensorik verbaut ist und was die Daten im Betrieb leisten.

Alle Projekte

Nach Bauwerkstyp und Lösung

Bauwerkstyp

Lösung

Untersicht einer Autobahnbrücke an der A8 mit Pfeilern und Überbau

Autobahnbrücke A8

Feuchte- und Korrosionssensoren sitzen an den kritischen Stellen des Bauwerks, an Kappen und Fugen. Ausgelesen wurde zunächst per Handlesegerät, mit CorroDec 2G geht das aus der Ferne.

Bauwerkstyp
Autobahnbrücke
Aufgabe
Feuchte- und Korrosionsüberwachung
Sensorik
Feuchte, Korrosion (CorroDec 2G)
Projekt ansehen
Bramkebrücke im Bau: stählerner Vorbauschnabel an der Spitze des Überbaus über einem Pfeiler

Bramkebrücke

Beim Taktschieben zieht die Reibung in den Gleitlagern die Pfeilerköpfe mit. Ein Live-Neigungssensor je Pfeiler, sekündlich übertragen, zeigte jede Auslenkung und alarmierte bei Grenzwertüberschreitung.

Bauwerkstyp
Brücke im Neubau, Taktschiebeverfahren
Aufgabe
Pfeilerkopfauslenkung beim Vorschub
Sensorik
Live-Neigungssensoren, Live-Gateway
Projekt ansehen
Luftbild der Südbrücke Koblenz mit Fahrbahnen und Pfeilern im Rheintal

Südbrücke Koblenz

Drahtlose, energielose Sensoren überwachen den Brückenbeton. Der Landesbetrieb Mobilität sieht Korrosion und Feuchtigkeit online.

Bauwerkstyp
Brücke
Ort
Koblenz
Aufgabe
Feuchte- und Korrosionsüberwachung
Sensorik
Feuchte, Korrosion, drahtlos und energielos
Projekt ansehen
Wegaufnehmer über einem Riss in der Bodenplatte eines Brückenhohlkastens

Autobahnbrücke

Vier Wegaufnehmer im Hohlkasten, fünf Wochen live mit 1 Hz: 264.960 Lastereignisse erkannt, mit den Lkw-Mautdaten abgeglichen und vom Temperaturgang getrennt. Danach geht es mit denselben Aufnehmern in die Langzeitüberwachung.

Bauwerkstyp
Spannbetonbrücke, Hohlkasten
Auftraggeber
Die Autobahn GmbH des Bundes
Aufgabe
Rissmonitoring live und langzeit
Sensorik
Risssensor Live, Langzeit-Gateway
Projekt ansehen
Wassersensor in einer geöffneten Bodenstelle an der Wand eines Kellerraums

Haus am Bodensee

Elf Wassersensoren in fünf Räumen eines Kellergeschosses überwachen, ob Wasser von unten durch die Bodenplatte bis an den Estrich kommt. Den ersten Alarm bestätigte die Ortsbegehung, der betroffene Bereich war sofort eingegrenzt.

Objekt
Haus am Bodensee, Kellergeschoss
Beteiligte
Betreiber und Sachverständiger
Aufgabe
Wassereintritt von unten erkennen
Sensorik
11 Wassersensoren, 1 Gateway
Projekt ansehen
Leeres Parkdeck eines neu gebauten Parkhauses mit Stützen

Parkhaus-Neubau

Die Sensoren kamen schon in der Bauphase ins Bauwerk. Der Zustand ist ab der VOB-Abnahme nachvollziehbar, eine Nachrüstung entfällt.

Bauwerkstyp
Parkhaus mit Tiefgarage
Aufgabe
Monitoring ab der Bauphase
Sensorik
Feuchte, Korrosion (CorroDec 2G)
Projekt ansehen
Wegaufnehmer an einem Rollenlager mit Zahnstange, darüber der Überbau

Rollenlager Autobahnbrücke

Rollenlager aus den 1970er-Jahren, gesichert mit Notstapeln: Je Lager misst ein Wegaufnehmer, ob der Überbau nach einem Rollenbruch die 1–2 mm bis zum Notstapel absackt. Stündlich auf der Plattform, mit Alarmierung.

Bauwerkstyp
Spannbetonbrücke, Hohlkasten
Auftraggeber
Die Autobahn GmbH des Bundes
Aufgabe
Rollenlagerüberwachung
Sensorik
Risssensor als Wegaufnehmer
Projekt ansehen
Messstelle am Betonträger unter einer Brücke in Ulm

Brücken in Ulm und Neu-Ulm

An mehreren Brückenbauwerken in Ulm und Neu-Ulm wurden Risse entdeckt. Sensoren überwachen die Rissbreiten seitdem laufend.

Bauwerkstyp
Brücke
Ort
Neu-Ulm
Aufgabe
Rissmonitoring
Projekt ansehen
Wegaufnehmer über einem angezeichneten Riss am Querträger einer Autobahnbrücke

Live-Rissmonitoring Hanau

Täglich mehrere Schwertransporte für SuedLink über eine Brücke mit Rissen: Der Risssensor Live misst an den Querträgern, per SMS für eine festgelegte Zeit eingeschaltet. Live-Daten genau dann, wenn die Last kommt.

Bauwerkstyp
Betonbrücke, Längs- und Querträger
Auftraggeber
Ingenieurbüro Kloos
Aufgabe
Live-Rissmonitoring bei Schwertransporten
Sensorik
Risssensor Live, Gateway mit Solarmodul
Projekt ansehen
Wegaufnehmer an beiden Wänden eines gemauerten Durchlasses unter einer Bahnstrecke

Live-Rissmonitoring Bahnüberführung

Sehr große Risse im Durchlass einer Bahnüberführung: Vier Wegaufnehmer des Risssensors Live messen mit 10 Hz, autark mit Solar. Bei Grenzwertüberschreitung startet direkt die Alarmkette.

Bauwerkstyp
Bahnüberführung, gemauerter Durchlass
Auftraggeber
Deutsche Bahn
Aufgabe
Live-Rissmonitoring mit Alarmkette
Sensorik
Risssensor Live, Gateway mit Solarmodul
Projekt ansehen
Blick von oben in einen Schacht am Flughafen München mit Steigleiter, Gateway und Pegelsensor

Pegelmonitoring Flughafen München

Wasser im Schacht früh erkennen, ohne Kontrollgang: Am Flughafen München meldet der Pegelsensor per NB-IoT, die Plattform alarmiert per E-Mail und zeigt den Niederschlag dazu.

Bauwerkstyp
Schächte auf dem Flughafengelände
Auftraggeber
Flughafen München
Aufgabe
Pegelmonitoring mit Alarmierung
Sensorik
Pegelsensor, Gateway mit NB-IoT
Projekt ansehen
Rissmonitoring an einer Brücke in Bonn

Brücke in Bonn

Nach einem Hochwasser zeigten sich Risse am Bauwerk. Bis zum geplanten Ersatzbau überwachen Sensoren die Rissbreiten online.

Bauwerkstyp
Brücke
Ort
Bonn
Aufgabe
Rissmonitoring
Sensorik
Risssensoren mit Langzeitbatterie
Projekt ansehen
Rampe und Parkdeck einer Tiefgarage bei der Instandsetzung

Parkhaus-Instandsetzung

Chlorideintrag hatte Risse und Abplatzungen verursacht. Sensoren begleiten die Probeinstandsetzung und sichern deren Ergebnis ab.

Bauwerkstyp
Parkhaus mit Tiefgarage
Aufgabe
Monitoring bei der Instandsetzung
Sensorik
Feuchte, Korrosion
Projekt ansehen
Sensor an der Betondecke einer Tiefgarage in Boppard

Tiefgarage in Boppard

An der Auffahrt zur Tiefgarage traten 2023 kritische Risse auf. Sensoren zeigen seitdem, wie sich die Rissbreiten entwickeln.

Bauwerkstyp
Tiefgarage
Ort
Boppard
Aufgabe
Rissmonitoring
Sensorik
Risssensoren mit Langzeitbatterie
Projekt ansehen

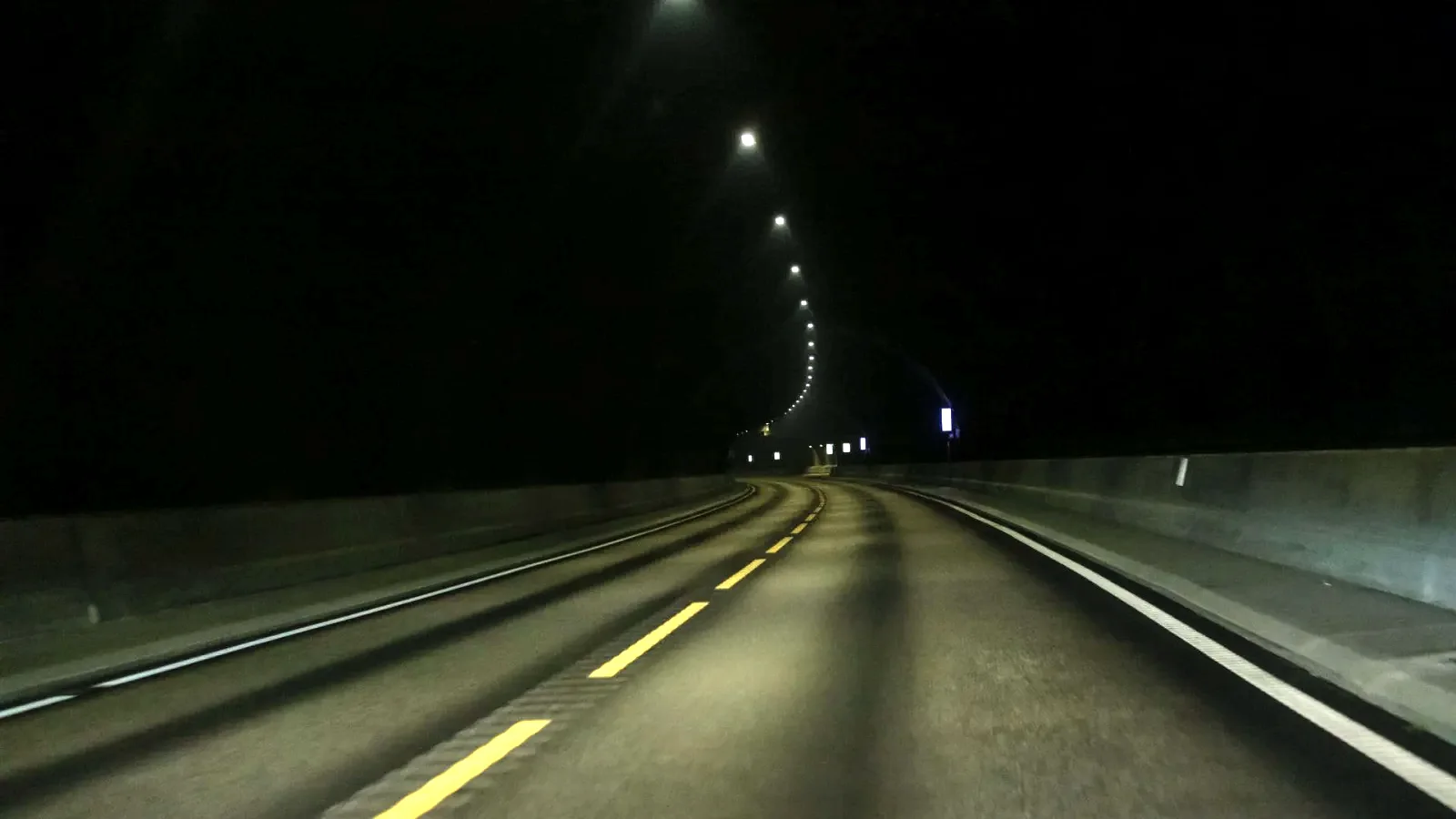

Fahrbahn in einem Autobahntunnel mit Beleuchtung

Tunnel an der A96

Nachrüstungsarbeiten legten Chloride im Portalbereich frei. Sensoren beobachten seitdem das Restrisiko im Beton.

Bauwerkstyp
Autobahntunnel
Ort
Bayern, A96
Aufgabe
Korrosions- und Feuchteüberwachung in der Sanierung
Sensorik
Feuchte, Korrosion
Projekt ansehen
Kaimauer und Schiffe im Hafen von Rotterdam

Hafen Rotterdam

Korrosions- und Feuchtesensoren überwachen die Kaimauer. Schäden werden erkennbar, bevor sie die Substanz erreichen.

Bauwerkstyp
Kaimauer im Hafen
Ort
Rotterdam
Aufgabe
Früherkennung von Schäden am Beton
Sensorik
Feuchte, Korrosion (CorroDec 2G)
Projekt ansehen
Mehrgeschossiges Wohngebäude mit Balkonanlagen auf Sylt

Balkonanlagen auf Sylt

Salzhaltige Meeresluft greift die Balkonanlagen an. Je Balkon erfassen energielose Sensoren Korrosion und Feuchtigkeit.

Bauwerkstyp
Hochbau, Balkonanlagen
Ort
Sylt
Aufgabe
Korrosions- und Feuchteüberwachung
Sensorik
Energielose Korrosions- und Feuchtesensoren
Projekt ansehen
Risssensor mit grün markiertem Messfeld an einer Dachfläche

Rissmonitoring im Dachbereich

Lineare Wegaufnehmer erfassen Rissbewegungen bis auf 0,003 mm. Das Gateway liefert die Temperatur mit, das ordnet die Werte ein.

Bauwerkstyp
Hochbau, Dachbereich
Aufgabe
Rissmonitoring
Sensorik
Lineare Wegaufnehmer, Auflösung bis 0,003 mm
Projekt ansehen
Steiler Felshang mit Steinschlagnetzen im Mittelrheintal

Steinschlagüberwachung Mittelrheintal

Im Mittelrheintal sind die Schieferhänge steil und verwittern schnell. Sensoren überwachen dort Auffangzäune und Felswände.

Bauwerkstyp
Hang und Felssicherung
Ort
Mittelrheintal
Aufgabe
Steinschlagüberwachung
Projekt ansehen
Baustelle auf einer Straße mit Leitplanken zwischen Weinbergen im südlichen Rheinland-Pfalz

Brücke in Rheinland-Pfalz

Feuchtesensoren im Beton unter der Abdichtung, das Gateway unauffällig an der Leitplanke. Temperatur und Feuchte kommen per NB-IoT ins Dashboard.

Bauwerkstyp
Betonbrücke, rund 30 m
Ort
Südliches Rheinland-Pfalz
Aufgabe
Feuchte- und Temperaturüberwachung
Sensorik
Feuchte und Temperatur, NB-IoT, Solar
Projekt ansehen

Infrasolute-Plattform

Alle Messwerte auf der Infrasolute-Plattform

Die Sensoren übertragen ihre Messwerte an die Plattform. Dort werden sie laufend gegen Ihre Grenzwerte geprüft, mit KI ausgewertet und dokumentiert, im Browser rund um die Uhr erreichbar.

Module der Plattform

Die Plattform im Überblick
Brücke als 3D-Modell in der Infrasolute-Plattform, Messpunkte farbig nach Status
Beispielansicht

Kontakt

Ein vergleichbares Bauwerk im Blick?

Schildern Sie uns Bauwerk und Fragestellung. Wir empfehlen die passenden Messpunkte und die geeignete Sensorik.
